一、产品概述：

　　GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

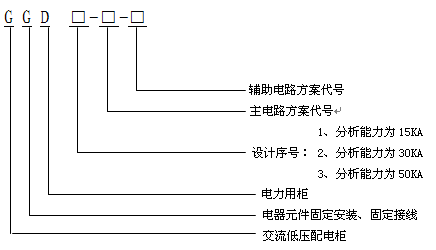

　　产品型号及含义

　　二、适用范围：

　　GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系数，做为动力、照明及配电设备的电能转换、分配与控制之用。

　　我公司生产的GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备和控制设备》等标准。

　　三、结构特点：

　　柜架用8MF冷弯型钢材局部焊接拼装而成，其刚性及承载能力均达到电器元件的安装要求，框架上分别有按E=20mm和E=100mm数排列的安装孔。以提高产品的装配通用性。主母线排列在柜的上部，采用的ZMJ型母线夹为积木式组合结构，用高阻燃PPO材料热注成型，机械强度和绝缘度高，能承受有效值50kA,峰值105kA电流，热稳定冲击力长期允许温度可达120摄氏度。

　　四：使用条件：

　　周围空气湿度不高于+40摄氏度，不低于-5摄氏度。24小时内的平均温度不得高于+35摄氏度。

　　户内安装使用，使用地点的海拔高度不得超过2000m。

　　周围空气相对湿度在最高温度为+40摄氏度时不超过50%，在较低温度时允许有较大的相对湿度。(例如+20摄氏度时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

　　设备安装时与垂直面的倾斜度不超过5%。

　　设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

　　用户有特殊要求时可与制造厂协商解决。

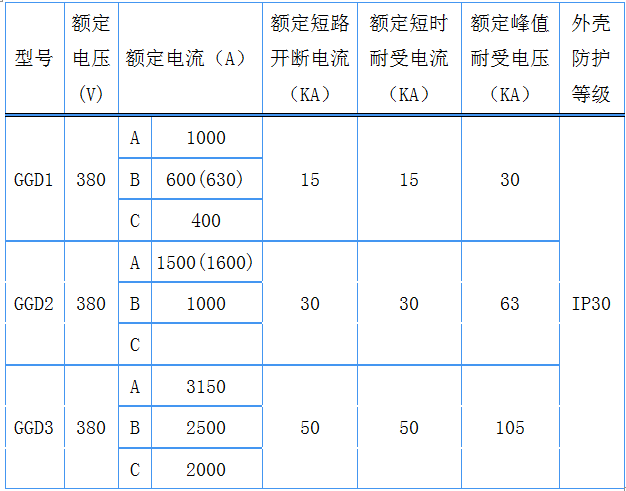

　　五、主要技术参数：
