一、产品概述：

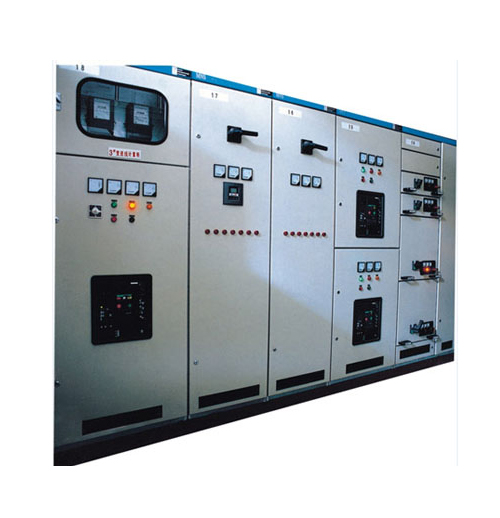

　　MNS 低压抽出式成套开关设备（以下称开关柜）是一种全组装式低压开关设备，它结构灵活、模块化、多功能、性能可靠安全。适用于冶金、石油、化工、工矿企业及基础设施等领域中，作为三相交流频率为50（60）Hz，额定工作电压380V（400V）、（600Ｖ），额定电流4000A以下的发、供电系统中的配电、电动机集中控制等所有低压系统中。

　　产品符合GB7251.1《低压成套开关设备和控制设备》、IEC60439-1《低压成套开关设备和控制设备》等标准。

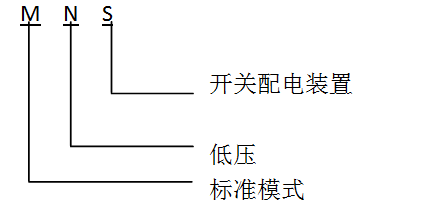

　　产品型号及含义

　　二、结构特点：

　　产品设计充分考虑了广大电力用户及设计部门的要求，能满足不断发展的电力行业对增容动力集中控制、方便安装维修、缩短事故处理时间等需要、安全、经济、合理、可靠。产品具有接通能力强、分段能力高、动稳定性好、电气方案灵活、组合方便、系列性和实用性强、结构新颖等特点，是国内低压固定式开关柜的更新产品。同时可与抽屉柜联拼，混合使用。

　　三、使用条件：

　　1、周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，最低周围空气温度-5℃；

　　2、安装场地的海拔高度不超过2000m；

　　3、周围空气没有明显的受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；

　　4、大气条件：空气清洁，最高温度为+40℃，其相对湿度不得超过50%。在较低的温度时，允许有较大的相对湿度。

　　例如：+20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶尔的长生湿度的凝霜。

　　5、设备安装时与垂直面的倾斜度不超过5·；

　　6、设备应安装在无剧烈振动和冲击的地方。

　　注：用户有特殊要求时可和我公司协商解决。

　　四、开关柜主要技术参数：

　　符合标准：IEC439、GB7251-1997、JB／T9661-1999

　　额定电压：380V（660V）

　　额定绝缘电压：660V（1000V）

　　额定电流：5500A（IP00）、4700A（IP30）

　　母线短时（IS）耐受电流：100　kA（有效值）

　　母线短时峰值电流：250　kA（最大值）

　　垂直母线最大工作电流：1000A

　　垂直母线短时峰值电流：标准型90　kA，加强型130　kA

　　防护等级：IP30，IP40、IP54
